堆垛机伸缩货叉的设计思路

日期:2024-12-09 访问:16次 作者:admin

  堆垛机伸缩货叉的设计思路是一个综合性的过程,涉及多个方面的考虑,包括功能需求、结构设计、材料选择、传动方式、控制系统等。以下是对堆垛机伸缩货叉设计思路的详细阐述:

  一、功能需求

  1、双向伸缩功能:堆垛机伸缩货叉需要具有双向伸缩的能力,以便在有限的空间内灵活存取货物。

  2、承载能力:根据货物的重量和尺寸,设计合适的承载能力,确保货叉在伸缩和承载过程中不会发生变形或损坏。

  3、定位精度:设计高精度的定位系统,确保货叉能够准确地停在预定的位置,以实现货物的精确存取。

  4、稳定性:确保货叉在伸缩和承载过程中保持稳定性,避免发生偏移或倾斜。

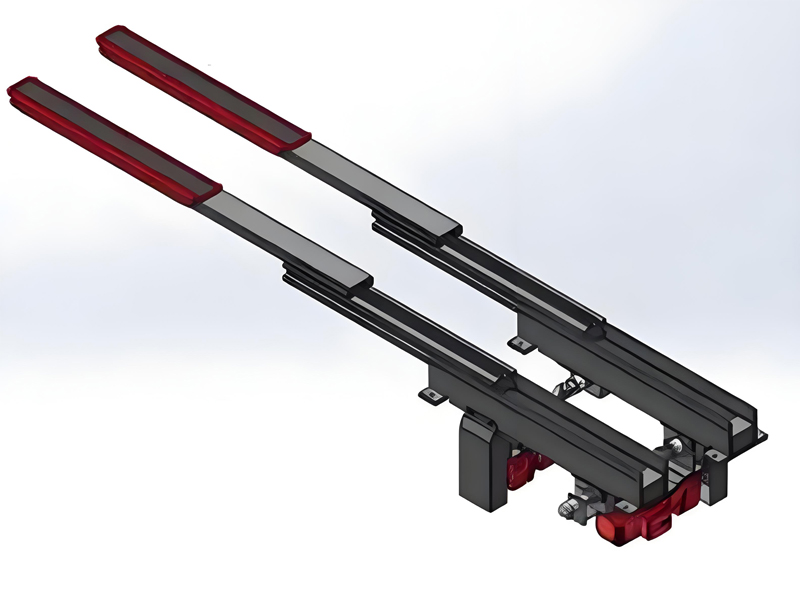

堆垛机伸缩货叉

堆垛机伸缩货叉

  二、结构设计

  1、叉体结构:

  采用三节伸缩原理,即一节固定叉体(下叉)、两节可伸缩叉体(中叉和上叉)。

  固定叉体安装在载货台上,中叉在齿轮齿条或链轮链条的驱动下向外移动,上叉再从中叉的中点继续向外延伸。

  2、传动机构:

  常见的传动方式包括链条传动、齿轮齿条传动和液压传动。

  根据实际需求和场景选择合适的传动方式,确保传动平稳、可靠。

  3、导向机构:

  设计导向滚轮或导轨等导向机构,确保货叉在伸缩过程中保持直线运动。

  导向机构应具有良好的耐磨性和抗冲击性,以提高使用寿命。

  三、材料选择

  1、高强度材料:选择高强度、抗弯性能强的材料,如高强度碳钢、不锈钢或铝合金等。

  2、耐腐蚀材料:在特殊环境下(如高温、低温、无尘等),选择耐腐蚀、耐高温或耐低温的材料。

  3、轻量化设计:在满足承载能力的前提下,尽量采用轻量化设计,以减轻货叉的整体重量,提高运行效率。

  四、控制系统

  1、编码器:用于检测货叉的伸缩位置,实现精确控制。

  2、驱动器、电机和减速机:提供动力源,驱动传动机构运转。

  3、限位开关:用于限制货叉的伸缩范围,防止超出安全范围。

  4、控制系统集成:将编码器、驱动器、电机、减速机和限位开关等部件集成到控制系统中,实现自动化控制。

  五、安全保护措施

  1、过载保护装置:在传动机构中设置过载保护装置,防止因过载而损坏货叉或传动部件。

  2、紧急停止按钮:在控制系统中设置紧急停止按钮,以便在紧急情况下立即停止货叉的伸缩运动。

  3、安全警示标识:在货叉上设置安全警示标识,提醒操作人员注意安全。

  六、其他考虑因素

  1、维护便捷性:设计易于维护和保养的结构,方便定期对货叉进行检查、清洁和润滑。

  2、成本效益:在保证性能和质量的前提下,尽量降低设计成本,提高性价比。

  综上所述,堆垛机伸缩货叉的设计思路是一个综合性的过程,需要综合考虑功能需求、结构设计、材料选择、传动方式、控制系统和安全保护措施等多个方面。通过合理的设计和优化,可以确保堆垛机伸缩货叉具有高效、稳定、精确和安全的性能。
